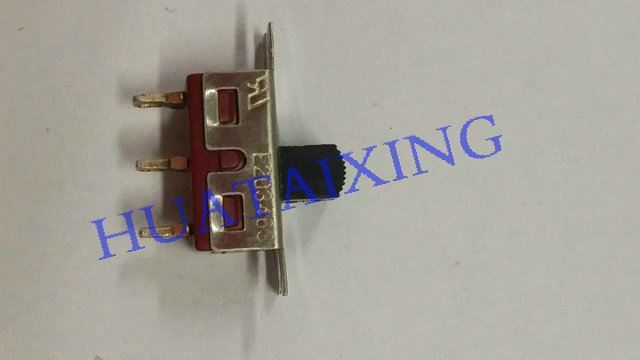

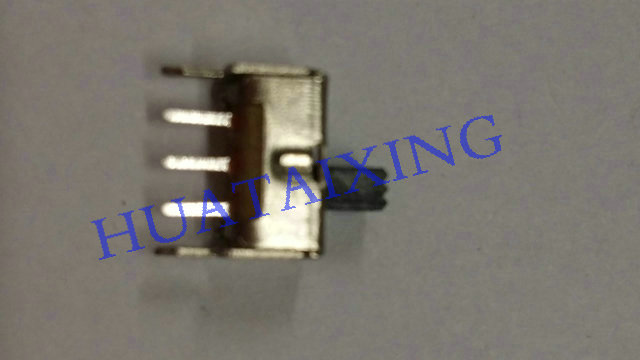

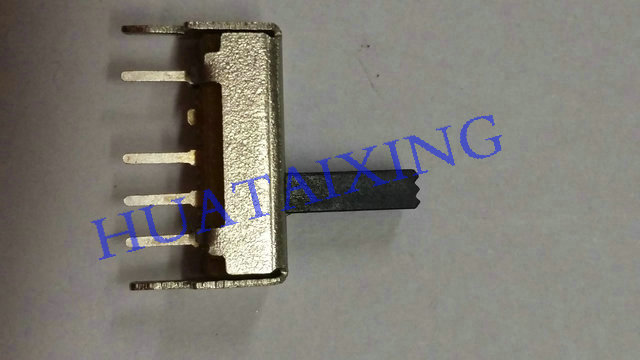

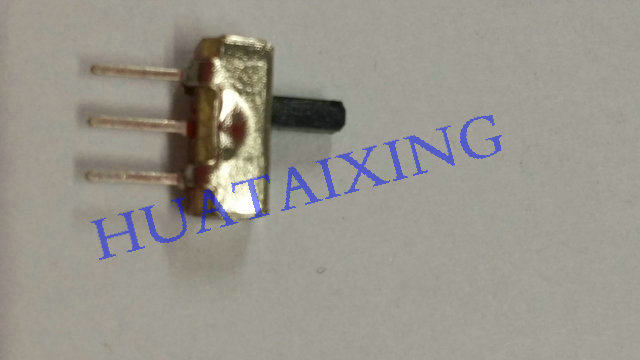

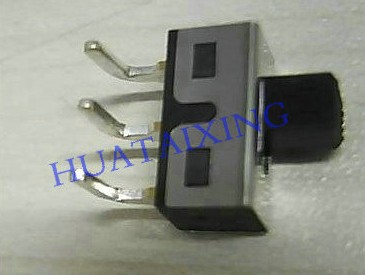

三檔撥動開關【SS-13D01】展示：

三檔撥動開關 描述：

三檔撥動開關是一種撥動開關，包括殼體、安裝在所述殼體上的蓋體和安裝在所述蓋體上的撥動機構，殼體內設置有相互對應的靜觸點和動觸點、與所述動觸點連動的動作機構和用于推動所述動觸點的彈性部件，殼體上設置有與所述靜觸點電連接的引出端子，撥動機構包括與所述動作機構相互抵推的撥動端，動作機構包括與所述撥動端相互抵推的接觸部，撥動端適于轉動并帶動與所述接觸部運動，從而帶動所述動觸點運動。這樣即使動觸點與靜觸點由于電流所產生的電弧意外焊接粘連，也可以通過該結構的特點而強制分開，從而增加了三檔撥動開關的可靠性，延長了使用壽命。

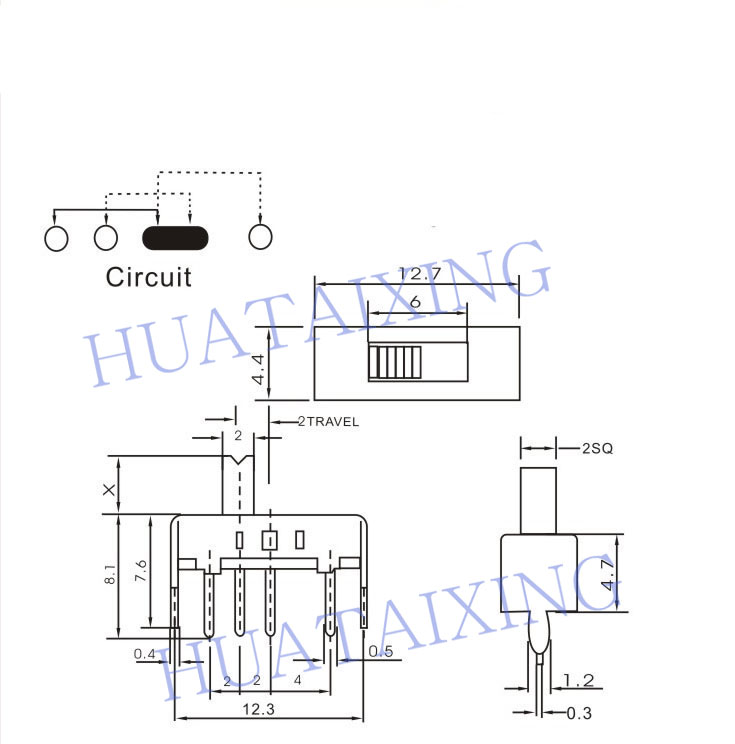

三檔撥動開關 參考尺寸圖：
